"Eman Textnisi"Kamp.Ciranggon Ranca Mulya 0015/08 Subang

Senin, 22 November 2010

TV DIGITEC-DM1440GW

GEJALA VERTIKAL NYETRIP IC VER BAGUS OSC BAGUS
KERUSAKAN DIODA PENGHUBUNG 24V DI IC TA 8445K BOCOR GANTI
GEJALA TIDAK KELUAR OSD LOGO
KERUSAKAN IC VERTIKALTA 8445K OSD IKUT SAMA

TV POLITRON MINIMAX-ZWITSON 20”

PROBLEM REGULATOR NGAJUIT KAYA TRAPO CUPER RUSAK
KERUSAKAN Z 2V BOCOR DI REGULATOR GANTI SAJA
DIGITEK IC WARNA TDA 3565
GEJALA WARNA TIPIS / TIDAK ADA WARNA BRUY BRAY
KERUSAKAN ELKO DI KAKI IC TDA 3565 NO2 GANTI 4,7UF/50V
DIGITEK SUMO PRG HB 11-01
GEJALA TAMPILAN NO DAN HURUP TIDAK
ADA (OSD)

TV POLUTRON-MINIMAX SERIES MX1452G

TV HANYA KADANG KADANG MAU START DAN SULIT UNTUK MENYALA.GANTI C507 : 10/50 DENGAN 47/100V

TV POLYTRON/DIGITEC

MENGGUNAKAN IC TDA 8360/61.KERUSAKAN HANYA GARIS HORISONTAL MENDATAR SAJA.MESKI IC VERTIKALNYA NORMAL.GANTI R 401 : 2M2 OHM

TV DIGITEC-DM143031A

PERTAMA KALI DINYALAKAN GAMBAR TAMPAK PUTIH POLOS.DENGAN SEMUA TOMBOL PANEL TAK BERFUNGSI.TERUKUR TEGANGAN UNTUK 22V HANYA ADA 12V DAN TEGANGAN 12V HANYA TERUKUR 10VOLT.GANTI R557 :330 OHM/1 WATT

TV DIGITEC / POLYTRON-DM 143031

LAMBAT UNTUK START , DI SERTAI GAMBAR YG BERKEDIP DAN BERGOYANG SERTA MENYEMPINYA LEBAR GAMBAR.GANTI C518 :100/35V. c514 : 330/35V. C515 :680/560pF. R511 :5KOHM/1%. R517 : 15KOHM/1%

TV DIGITEC -DM172021

IDAK DAPAT MENYIMPAN PROGRAM SAT DI SEARCH MESKI TRAFO AFT (9074) DAN VIF(9073) BAGUS.GANTI D712 ZENER 5VOLT DEKAT IC MEMORY MN12C201D

TV GOLDSTAR-SOUNDMAX

TV STANDBY DENGAN POSISI LAMPU LED BERKEDIP-KEDIP.GANTI DIODA
RU2K DI DEKAT STR 6707 DENGAN D IN4007.GANTI PULA C 330ATAU470/35.
GOLDSTAR / INTEL
GEJALA SELENDANG BATIK / DENGDEK SEPERTI H HOLD TIDAK PAS
KERUSAKAN DIODA Z AFC DARI FBT RUSAK ZD 401 YG KE GROUND GANTI
INTEL BUHUNYANG PAKE PRESET MANUAL IC WARNA TFK…..
GEJALA LAYAR LEMES TIDAK ADA SEMUT/ SEPERTI NEON
KERUSAKAN Z DIBAGIAN SUB BRIGHT RUSAK GANTIATAU JEMPER SAJA
GOLDSTAR CA -20A- 92
GEJALA GAMBAR LEMES TDK ADA SEMUT SUARA ADA AV JUGA DEMIKIAN
KERUSAKAN R 513 (10K) MATI BAGIAN PENGHUBUNG CONTRAS CONTROL KE
IC WARNA NO54

Selasa, 16 November 2010

TV POLYTRON-GRANDMASTER GM 1481

GAMBAR TIDAK SINKRON DAN TAMPAK LOGO DARI STASIUN TV TAMPAK DI TENGAH-TENGAH DI BATASI GARIS HITAM TEBAL ATAS BAWAH.GANTI R452 :50KOHM 1/8 WATT

Minggu, 07 November 2010

TV POLYTRON/DIGITEC-BLACKBOX SERIES

TV HANYA GARIS VERTIKAL BERDIRI.DENGAN KONDISI KOMPONEN BAGIAN HORISONTAL; C 2,2/160V DAN R 3K9/2W PUTUS.GANTI C 390 ATAU470n/250V

Sabtu, 06 November 2010

TV POLYTRON JADUL DM-1485 gambar putih tanpa osd


tertampil di layar hanya berupa layar putih polos tanpa OSD,tv ini menggunakan IC program HB-11-01/M34300-505SP dan IC kroma TDA8305A dan Pertama saya lakukan pengecekan pada semua teganganmulai dari B+,24V,185V,16V,tegangan 33V,9v pada IC kroma,5v pada IC program,kesemuanya ada dan normal-normal saja.akhirnya ketangkep juga biangnyayaitu transistor T311=BC547,langsung aja aku ganti dengan yang baru dan langsung saya cobanyalakan tv dan raster langsung muncul.

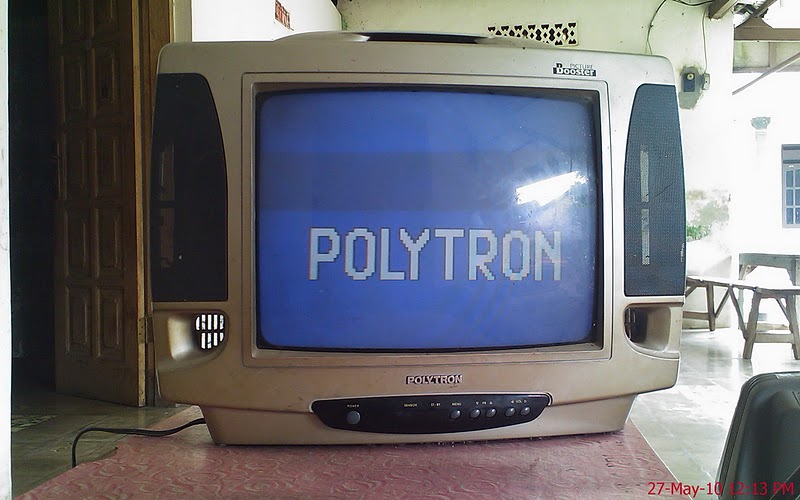

TV POLYTRON mati stanbay


tv Polytron type PN 14323KFA yang menggunakan aisy program HBK-00-01,aisy kroma TDA8841,aisy vertikal LA7840 dengan keluhan tv tidak bisa hidup,jadi hanya led indikatornya saja yang menyala,saya coba pencet tombol POWER di remot kontrolnya lampu led bereaksi tapi kembali ke posisi standby lagi,begitu pun jika tombol PROG+ di panel tv di pencet.Kecurigaan saya pun tertuju pada elco untuk tegangan 50V .kemudian beralih ke rangkaian vertikal,di sini pun nggak ada yang mencurigakan,akhirnya pemeriksaan pun saya alihkan ke area aisy
programnya,saya lakukan pengukuran tegangan pada pin Vcc nya dulu,alangkah terkejutnya aku,karena saya dapati tegangan pada pin Vcc nya cuma 3.4V saja,padahal normalnya 5V,hmmm....saya telusuri satu per satu jalur tegangan Vcc nya dan sampailah pada komponen L510:0.33ohm,di sinilah kejanggalan terjadi. Rupanya L510 yang menghubungkan antara pin Vcc aisy program dengan tegangan 5V tersebut putus . abnormal, saya ganti saja dengan R 1/4watt:1ohm saja. normal kembali.

POLYTRON MX-5136 cacat raster


Adapun tv nya merk Polytron dengan type MX5136 dengan kerusakan raster hanya terbuka beberapa centimeter saja di tengah-tengah layar di sertai dengan efek garis-garis horizontal(seperti terlihat pada gambar). Tv ini menggunakan IC program HBM-00-01 dan IC kroma STV2247C adapun sumber kerusakannya adalah di rangkaian vertikalnya,tepatnya pada D401=IN4002 yang sudah nggakD di ukur dengan multitester diode ini menunjukan baik-baik saja,begitu di kasih tegangan baru ketahuan gemblungnyapenggantian Diode tersebut raster tv pun normal seperti sedia kala.

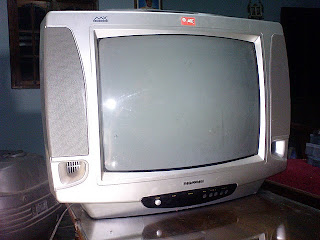

POLYTRON MX-20323 terperotek


tv Polytron type MX-20323 dengan kerusakan tv bila di hidupkan selalu kembali ke posisi standby alias terprotek.Cek visual pun di lakukan,dan di dapati elco C507=10uf/63V dan elco-elco di area 14V pada menggembung semua,kontan langsungsaja saya ganti semua elco-elco tersebut,dan penyolderan ulang saya lakukan dulu di area vertikal,regulator,horizontal,dan area output regulatornyaSaya cek semua tegangan juga normal semua,hanya saja tegangan pada pin SDA dan SCL nya hanya terukur 2,7V dan sampailah pada R807 =82K,saya dapati dalam keadaan putus,langsung saja saya ganti tuh Resistor dan saya coba nyalakanv langsung hidup normal....Rupanya putusnya R807 tadi membuat tegangan ABL menjadi drop.

Jumat, 05 November 2010

TV DIGITEC DS-1462,,gambar menyempit


tv saya nyalakan sebentar untuk mengamati reaksinya,jadi keluhannya begitu tv di nyalakan gambar bisa full normal,tapisetelah beberapa menit gambar mulai menunjukan adanya perubahan,gambar mulai menyempit sisi atas dan bawahnya hingga bersisa sekitar 5 cm saja tepat di tengah layar,dugaan pun ke area vertikalnyaTanpa pikir panjang lagi tv pun langsung saya obrak-abrik,dan di dapati tv ini menggunakan aisy program M37211M2-503SP,aisy kroma TDA8361 dan aisy vertikal TDA3653C,dan saya lakukan pengukuran tegangan di area vertikalnya,dan hasilnya tegangan 24V ada,tegangan output vertikal 15V juga ada,naaaah......berarti mung elko tok iki penyebabe langsung aja babat habis semua elco di area vertikalnya,dan denganpercaya diri yang sangat tinggi tv langsung saya nyalakanternyata masih tetep saja nggak bergeming sama sekali dan tertangkaplah si biang kerok kerusakan yaitu R402=330K dalam keadaan putus.akhirnya ketemu juga ya kamu......YESS!!!!

TV POLYTRON MX-5202,,R517 kebakar terus


ternyata penyebabnya adalah T506=C1815 sudah gemblung,kemudian saya menggantinya dengan transisitor yang kemampuannya lebih gede yaitu type D400,dan setelah di coba nyalakan tv dalam keadaan standby R517 itu pun sudah tidak terkapar lagi hehehehe...... Permasalahan tidak berakhir di sini,setelah R517 sudah tidak kebul-kebul lagi giliran panel yang nggak berfungsi begitu juga dengan remotnya,jadi tv hanya dalam keadaan standby saja, di ON kan dari panel maupun remot nggak bisa ON,padahal sebelum terjadinya kebakaran R517 tv bisa ON sendiri,setelah KUKUR-KUKUR disik saya pun lakukan pengukuran tegangan di kedua pin krystalnya di dapati masing-masing pin terukur 1.9V dan 1.3V dan ini adalah normal,beralih ke pin RESET aisy single di dapati tegangan sebesar 4.4V berarti normal,naaaaah berarti yang gemblung aisy RESETnya yaitu IC702=KIA7045AP,ternyata terbakarnya R517 tadi telah membuat aisy reset tewas,kemudian saya cabut aisy reset dan saya coba ON kan dari remot/panel ternyata belum respon,kemudian saya paksa reset dengan mengSHORTkan pin 2 dan 3 aisy reset sekejap saja m@k tul.....dan akhirnya bisa ON deh dari remot/panelnya,penggantian aisyreset pun di lakukan dan saya test lagi dengan mengON-OFFkan dari remot sudah respon kembali,panel juga berfungsi kembali
